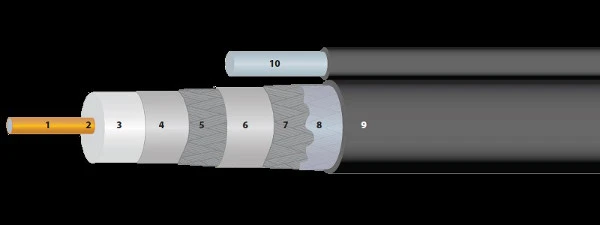

Il cavo coassiale è un tipo di cavo che ha un conduttore interno circondato da uno strato isolante, circondato da una schermatura conduttiva. Molti hanno anche una giacca esterna isolante. Lo schema seguente illustra la costruzione di un cavo tipico. Il segnale elettrico scorre attraverso il conduttore centrale.
1. Conduttore centrale - acciaio rivestito di rame.
2. Legame conduttore centrale: viene utilizzato un polimero di stripping pulito per bloccare la migrazione dell'umidità.
3. Dielettrico - polietilene che fornisce schiuma meccanicamente stabile a celle chiuse con alto VP.
4. Primo conduttore esterno - schermatura con un nastro di alluminio-polimero-alluminio saldamente legato al nucleo dielettrico.
5. Secondo conduttore esterno: un nastro aggiuntivo in alluminio-polimero-alluminio viene utilizzato nelle costruzioni a tre e quattro schermi per migliorare ulteriormente l'isolamento degli schermi HF prima e dopo la flessione.
6. Terzo conduttore esterno: un nastro aggiuntivo in alluminio-polimero-alluminio viene utilizzato nelle strutture a tre e quattro schermi per migliorare ulteriormente l'isolamento degli schermi HF prima e dopo la flessione.
7. Quarto conduttore esterno: una treccia di alluminio aggiuntiva da 34 o 36 AWG viene utilizzata nelle costruzioni a quattro schermature per migliorare ulteriormente l'isolamento della schermatura LF in ambienti con rumore RF estremo.
8. Protettivo resistente alla corrosione
Per interni e aerei: un materiale antigoccia progettato per eliminare la migrazione di umidità nella struttura del cavo.
Sottoterra - un composto fluido in grado di sigillare piccole rotture della camicia.
9. Guaina: è disponibile una guaina esterna stabile ai raggi UV in polietilene (PE) o polivinilcloruro (PVC) ignifugo per proteggere il nucleo durante l'installazione e per la durata del cavo.
10. Messaggero integrale: un elemento di supporto in filo di acciaio al carbonio zincato fissato al cavo da una rete separabile.
